RCD Snubber para convertidor Flyback

Los circuitos de protección son frecuentemente usados en sistemas eléctricos con cargas inductivas donde la interrupción repentina de flujos de corriente lleva a un aumento pronunciado de tensión a través del interuptor de potencia. Este aumento de tensión, aparte de constituir una fuente de interferencia electromagnética en otros circuitos, puede ser destructiva para el dispositivo conmutador si sobrepasa la tensión máxima para el cual se diseño.

Apuntes

Diseño de snubber para flyback

Clamps en convertidores flyback

Convertidor Flyback

El convertidor flyback es una de las topologías CC - CC más comunes tanto a nivel industrial como doméstico, dada su combinación de características, bajo coste y sencillez. Se trata de una fuente conmutada adecuada para que el alumnado en período de aprendizaje se familiarice con su funcionamiento y diseño.

Teoría sobre la fuente Flyback.

Teoría sobre transformadores de alta frecuencia.

Diseño paso a paso de una fuente Flyback.

Diseño paso a paso del transformador de alta frecuencia.
Driver UC3842/3/4/5

Conversor DC-DC flyback tutorial

Funcionamiento TL431

Realimentación con TL431

LTspice flyback LT1243 - TL431 - PC817

Cálculo de inductores y transformadores de alta frecuencia

El principal y más complejo de los elementos de una fuente switching es el elemento magnético, del cual hay poca información, y confusa. Trataremos de poner luz en el camino de la construcción de inductores y transformadores de potencia para alta frecuencia.
Inductores: Almacenan energía eléctrica en forma de energía en un campo magnético para su posterior transferencia.
Transformadores: Transfieren energía eléctrica y permiten cambios de escalas de tensión y corriente y aislamiento galvánico entre entrada y salida.

Presentación en powerpoint
Cálculo de inductores
Tabla AWG

Cómo Funciona un Inductor ⚡ Qué es un Inductor

Catalogo de ferrites de la empresa Elemon S.A.
Catalogo de inductores de la empresa Elemon S.A.

Catalogo de ferrites de la empresa Pryde S.R.L.
Catalogo de accesorios para ferrites de la empresa Pryde S.R.L.
Catalogo de carretes de la empresa Pryde S.R.L.

Catalogo de ferrites de la empresa Artic S.A.

Catalogo de ferrites de Epcos
Catalogo de ferrites de Magnetics

Convertidor Boost

El convertidor Boost (o elevador) es un convertidor DC a DC que obtiene a su salida una tensión continua mayor que a su entrada. Es un tipo de fuente de alimentación conmutada que contiene al menos dos interruptores semiconductores (diodo y transistor), y al menos un elemento para almacenar energía (condensador, bobina o combinación de ambos). Frecuentemente se añaden filtros construidos con inductores y condensadores para mejorar el rendimiento.

Presentación en powerpoint
Capitulo 6 de libro de Daniel Hart
Ejercicio

Convertidor elevador de tensión

Applet de Java animado e interactivo 1.

Applet de Java animado e interactivo 2.

Applet de Java animado e interactivo 3.

Presentación PPT calculo real diseño boost

Convertidor Buck

Los convertidores reductores (Buck o step down) son parte integral de muchos equipos electrónicos actuales. Estos permiten reducir una tensión continua (generalmente no regulado) a otro de menor magnitud (regulado). Básicamente están formados por una fuente DC, un dispositivo de conmutación y un filtro pasabajos que alimentan a una determinada carga.
Se dice que el convertidor Buck trabaja en modo continuo, si la corriente que atraviesa el inductor nunca llega a cero; de otro modo se dice que trabaja en modo discontinuo.

Presentación en powerpoint

Capitulo 6 del libro de Daniel Hart

Applet de Java animado e interactivo 1.

Applet de Java animado e interactivo 2.

Applet de Java animado e interactivo 3.

Applet de Java animado e interactivo 4.

Cálculo de disipadores para semiconductores

Las pérdidas de potencia del dispositivo se tornan en calor e incrementan la temperatura de juntura dentro del chip.

Esto degrada las características del dispositivo y acorta su vida, es importante que el calor producido desde la juntura del chip escape al exterior para disminuir la temperatura de juntura.

La impedancia termal mide la capacidad del dispositivo de disipar calor en un sistema donde están involucradas varias partes como muestra la figura.

Presentación en powerpoint

Enlace a disipadores.com

Ejercicios en ppt

Ejercicios en pdf

Applet de Java animado e interactivo 1.

Applet de Java animado e interactivo 2.

Applet de Java animado e interactivo 3.

Applet de Java animado e interactivo 4.

Drivers para mosfet e igbt

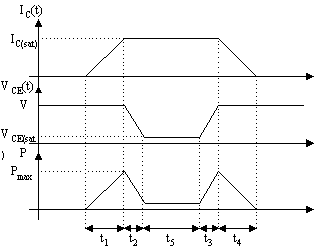

Durante las conmutaciones de encendido y apagado es necesario cargar y descargar las diferentes capacidades parásitas de los transistores, por lo que dichas conmutaciones se verán fuertemente influenciadas por estas capacidades y por la resistencia de compuerta.

Presentación en powerpoint

Conmutación de transistores Mosfet e Igbt

Presentación en Powerpoint

Ejercicios sobre conmutación de transistores mosfet

Igbt

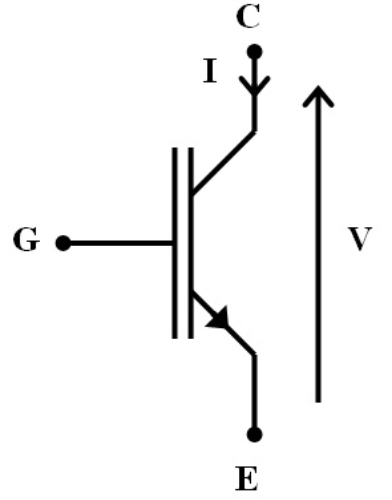

El transistor bipolar de puerta aislada (IGBT, del inglés Insulated Gate Bipolar Transistor) es un dispositivo semiconductor que generalmente se aplica como interruptor controlado en circuitos de electrónica de potencia. Este dispositivo posee la características de las señales de puerta de los transistores de efecto campo con la capacidad de alta corriente y baja tensión de saturación del transistor bipolar. El circuito de excitación del IGBT es como el del MOSFET, mientras que las características de conducción son como las del BJT.

Presentación en powerpoint

Apuntes

Hojas de datos

Vídeo comparación igbt y mosfet

Mosfet

Los MOSFET (en inglés Metal-oxide-semiconductor Field-effect transistor) más utilizados en electrónica de potencia son los canal N, su operación se reduce a interruptor electrónico, es decir, en corte y saturación. La ventaja de este dispositivo en relación con el BJT es su polarización en tensión y alta impedancia de entrada. Es unidireccional en corriente y requiere siempre la presencia de la señal en el gate para su operación.

Presentación en powerpoint

Apuntes

Hojas de datos

Diodo de potencia

Los diodos de potencia se caracterizan porque en estado de conducción, deben ser capaces de soportar una alta intensidad con una pequeña caída de tensión. En sentido inverso, deben ser capaces de soportar una fuerte tensión negativa de ánodo con una pequeña intensidad de fugas.

Presentación en powerpoint
Estudio de las hojas de datos reales en powerpoint
Apuntes
Hojas de datos STTA806D
Hojas de datos MUR1620CT

Archivo en pdf con ejercicios varios sobre los diodos de potencia.

Ejercicios
Ejercicios 1

Introducción a la electrónica de potencia

En la EP, el objetivo principal es conseguir un elevado rendimiento en la transformación de energía. Para ello, se utilizan dispositivos semiconductores que trabajan en conmutación, a modo de interruptores. Para obtener un rendimiento elevado, se evita que los semiconductores trabajen en la zona lineal.
La EP es la disciplina que estudia los sistemas de potencia, encargados de realizar la transformación de la
energía eléctrica en sus distintas formas (corriente continua, corriente alterna).
La mayor flexibilidad y controlabilidad de los dispositivos electrónicos semiconductores hace que se apliquen para resolver procesos cada vez más complejos.

Presentación en powerpoint
Lectura opcional

Espacio en la nube donde se guardan las clases grabadas

Bibliografía Electrónica de potencia

Información bibliográfica de la materia
